Prasa krawędziowa

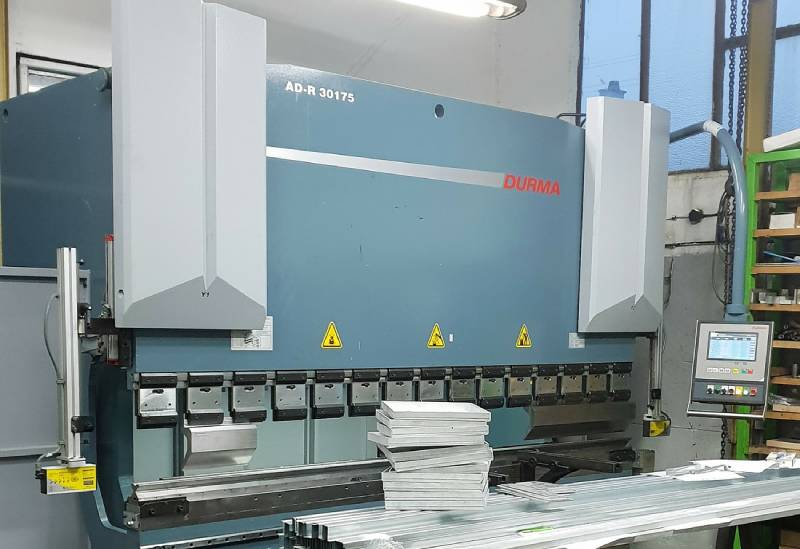

Prasa krawędziowa DURMA

Obróbka metali znajduje zastosowanie w niemal każdej dziedzinie produkcji. Uzyskanie gotowego detalu, który jest częścią maszyny, urządzenia, elementem dekoracyjnym czy służącym do tworzenia połączeń, niekiedy wymaga przejścia przez kilka etapów obróbki – począwszy od skrawania czy wycinania laserem, po formowanie na prasach krawędziowych. Nie zawsze te metody się uzupełniają, gdyż frezowanie CNC jest niezbędne do wykonywania elementów trójwymiarowych, takich jak np. koła zębate, a gięcie blach – do formowania płaskich detali, kształtek, form, wzorników, elementów obudowy itp.

Wykonujemy spawanie tig oraz gięcie blach CNC na nowoczesnych prasach krawędziowych. Jesteśmy w stanie wykonać nawet najbardziej skomplikowane wzory i produkować złożone elementy. Oferujemy wysoką powtarzalność i krótki czas realizacji zleceń. Przy wykorzystaniu rozmaitych zestawów stempli i matryc dobieranych w zależności od tego, jakie parametry gięcia mają być uzyskane, możemy przygotować gotowe produkty lub części do dalszej obróbki. Dzięki dużemu doświadczeniu i nowoczesnemu wyposażeniu – niezależnie od grubości materiałów – możemy uzyskiwać zaplanowane w projekcie promienie gięcia blach CNC.

Nowoczesne zaplecze technologiczne

Dysponujemy nowoczesną prasą krawędziową Durma, która zapewnia nacisk dochodzący nawet do 174 ton. Urządzenie pozwala nam na uzyskanie maksymalnej długości gięcia blach CNC na poziomie 3050 mm. Skok prasy wynosi 265 mm, zaś prześwit to 530 mm. Dzięki takim wymiarom możliwa jest również produkcja większych elementów przestrzennych. Nasze zaplecze sprzętowe pozwala nam na uzyskiwanie bardzo wysokiej precyzji liniowej i kątowej wykonywanych gięć blach CNC.

Dane prasy CNC Durma:

  • Max długość gięcia: 3050 mm,
  • Nacisk: 175 T,
  • Odległość między stojakami: 2600 mm,
  • Skok: 265 mm,
  • Prześwit: 530 mm,
  • Wysięg: 410 mm,
  • Moc: 15 kW,
  • Długość maszyny: 4200 mm,
  • Szerokość maszyny: 1680 mm,
  • Wysokość maszyny: 2750 mm.



Na czym polega gięcie blach CNC?

Gięcie blach CNC polega na umieszczenie materiału pomiędzy stemplem i matrycą oraz zbliżeniu ich do siebie z odpowiednią siłą. Arkusz blachy jest w prasie krawędziowej umieszczany nad matrycą. Jego pozycja jest ustalana dzięki tzw. zderzakowi, który jest odpowiedzialny za odpowiednie usytuowanie giętego materiału. W trakcie pracy urządzenia jest opuszczana tzw. belka gnąca, do której są mocowane stemple. Belka opada do poziomu materiału, po czym z określoną siłą naciska na jego powierzchnię. Po uzyskaniu przewidzianego wygięcia belka wraca do położenia górnego.

Jak wygląda obróbka metalu?

Poszczególne materiały charakteryzują się konkretną granicą plastyczności, czyli wartością naprężenia, której przekroczenie powoduje trwałe zmiany w strukturze. Ta wartość jest niezwykle istotna przy projektowaniu i wykonywaniu elementów, które muszą wytrzymać określone obciążenia. Z drugiej strony pozwala też na celowe formowanie materiału przez wywarcie na niego odpowiednio dużego nacisku. Za sprawą działania odpowiedniej siły naprężenie metalu uzyskuje wartość, w którym staje się on plastyczny i podatny na zmianę kształtu. Warunkiem przekroczenia granicy plastyczności i uzyskania trwałej zmiany kształtu jest właściwy dobór momentu gnącego. Właśnie tę zasadę wykorzystujemy, wykonując gięcie blach na prasach krawędziowych.

Cały proces zmiany kształtu jest prowadzony w trzech etapach. Pierwszy z nich to tzw. ugięcie sprężyste, kiedy materiał ugina się w efekcie działania siły. Dalszy wzrost nacisku powoduje osiągnięcie granicy plastyczności, gdy materiał wchodzi w fazę gięcia plastycznego. W zależności od kształtu matrycy i stempla obszary, w których działa siła zginająca, ulegają zagięciu do kształtu zbliżonego do zaplanowanego. Ostatnia faza tzw. dotłaczania, w której nacisk jest mocno zwiększany, sprawia, że gięty materiał ściślej przylega do powierzchni stempla i matrycy, niwelując wszelkie możliwe niedokładności.

Gięcie stali

Specjalizujemy się w gięciu stali i spawaniu, dzięki czemu możemy tworzyć zupełnie nowe, unikalne kształty. Spawanie to proces, który polega na łączeniu dwóch lub więcej elementów metalowych za pomocą ciepła, ciśnienia lub obu tych czynników. W Alum-Tech, specjalizujemy się w spawaniu TIG, inox stali nierdzewnej oraz aluminium. Spawanie TIG to technika, która wykorzystuje elektrodę wolframową do generowania łuku spawalniczego. Jest to metoda szczególnie skuteczna przy spawaniu cienkich blach i rur.

Inox stal nierdzewna jest materiałem wyjątkowo odpornym na korozję, co czyni go idealnym do zastosowań, gdzie wymagana jest długotrwała wytrzymałość. Spawanie stali nierdzewnej wymaga specjalistycznego sprzętu i doświadczenia, które posiadamy w Alum-Tech. Spawanie aluminium to kolejna usługa, którą oferujemy. Aluminium jest lekkim i wytrzymałym metalem, który jest często wykorzystywany w przemyśle lotniczym, motoryzacyjnym i rowerowym. Wymaga jednak specjalistycznego podejścia podczas spawania, ze względu na jego unikalne właściwości, takie jak niska temperatura topnienia i wysoka przewodność ciepła. W Alum-Tech, mamy doświadczenie i wiedzę, aby sprostać tym wyzwaniom. W przypadku pytań zachęcamy do skontaktowania się z nami telefonicznie lub mailowo.
